废酸喷枪

1.技术参数

废酸与雾化空气

成分组成：硫酸80～90%、烷烃2～10%、水2～10%

废酸温度：常温               废酸压力：≥ 0.3MPa.g

雾化空气温度：常温             雾化空气压力：≥ 0.35MPa.g

2. 规格型号

3.结构说明

（1） 采用低压压缩空气、多级雾化结构，能够减小废酸流量或压力变动对雾化效果的影响。

（2） 简单的调风、配风机构，提供废酸中少量烃类等可燃物燃烧所需的空气量。

（3） 采用内支撑结构，保证较长喷枪与通道的同轴度，保证雾化炬不偏斜，不喷到炉墙。

（4） 喷嘴头部材料选用耐高温、耐腐蚀材料。

（5） 喷嘴头部为可拆装结构，损坏后便于更换备件。

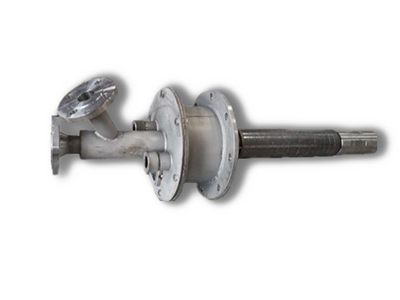

（a）废酸喷嘴外形结构

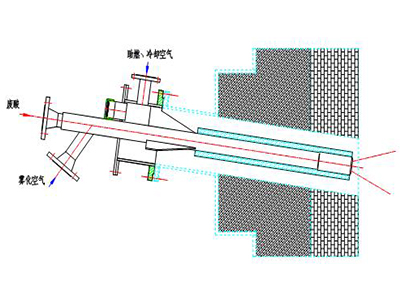

（b）废酸裂解炉燃烧器结构示意图
